This section presents numerous prototypes, pre-production models, modifications, and other special cameras and their accessories. The book "Exakta Obscurities" by Gary Cullen and Klaus Rademaker (Exakta Obscurities, Strange and Rare. Gary Cullen 2001, ISBN 0-9689868-1-1) is highly recommended and a valuable supplement to this topic.
Functional and cutaway models are also shown in the section on cutaway models .

Contents:

Prototypes, pre-production models, conversions and other special cameras and their accessories:

1. Exakta 6x6 cm
2. Exacta 24x36 mm
3. Exa
4. Zubehör
5. Objektive

1. Exakta 6x6 cm

Prototype of an Exakta 6x6 (1953) serial no. 003 with panel backplate

2. Exakta 24x36 mm

The Exakta with fixed prism, also known as the Exakta Diamant, was an experimental model produced by the Ihagee camera factory in 1948/49. Two cameras existed, each with a permanently installed roof prism and a very unusually shaped prism cap. The rear viewfinder opening is significantly smaller than on later production models. There is no record of a "no longer existing mirror system" (according to Richard Hummel). Synchronization sockets were not installed. The cameras consist of generic parts; therefore, there are no Ihagee engravings or serial numbers. Neither camera originally bore the Exakta name engraving. However, one of the cameras was later hand-engraved with the fanciful Exakta Diamant lettering by an employee, a modification considered "modified" by today's standards. The second camera remained blank on the front.
Richard Hummel described the Diamant in his book "Self-Reflex Cameras from Dresden" as a prototype with a distinctive viewfinder cap and engraving. In contrast, collectors have generally assumed that the entire camera, based on its features and external appearance, was a private custom-made piece by an Ihagee employee. This latter assumption can now be partially refuted. Werner Wurst (1912-1986), a former Ihagee employee who worked freelance from 1946 onwards, handling Ihagee's advertising and writing numerous photography textbooks (including camera-specific ones), was aware of the subsequently engraved camera. He wrote on the back of a photograph in his archive: ?According to Gerhard Unger, this is a prototype (Kine-Exakta I of post-war production with a fixed prism), made in 1948/49. The name was subsequently engraved by hand with a graver by a hobbyist. Furthermore, modifications such as the winding lever and cover screws of the E(xakta) V(arex) IIa were made later. A second example is at the factory with Gerhard Unger.? (Note: Gerhard Unger was an employee of the development department of the Ihagee camera factory.)

See also: Nattenberg, Olaf: Exakta Diamant - Prototype or in-house design? PhotoDeal II/2012.

The Kine-Exacta with interchangeable viewfinder pictured below is a reparations camera for the USSR, which was converted to a simple interchangeable viewfinder system by an ingenious hobbyist. The prism insert can be pulled off to the rear, thus reverting this Exacta to a camera with a waist-level viewfinder.

Diese umgebaute Exakta Varex VX befindet sich in der Kustodie der Technischen Universität Dresden. Die Kamera wurde als Messkamera verwendet.

Für eigene Messevorführungen und die Handelsvertreter der Ihagee in der Bundesrepublik oder für Betriebsjubiläen langjähriger Mitarbeiter wurden einige Exakta- und Exa-Kameras andersfarbig beledert. So wurden beispielsweise grüne, blaue, weiße, graue und rote Einzelstücke zu diesem Zweck gefertigt.

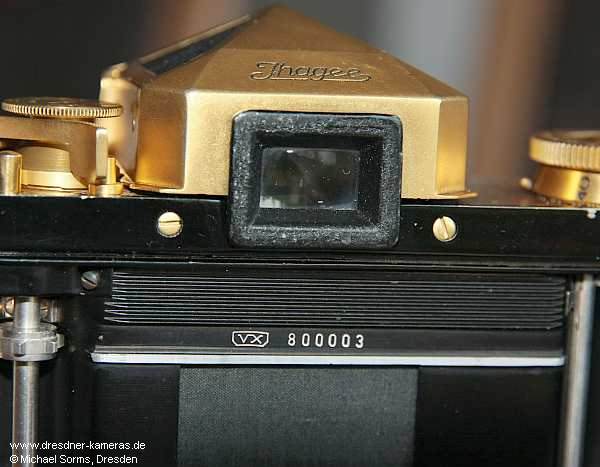

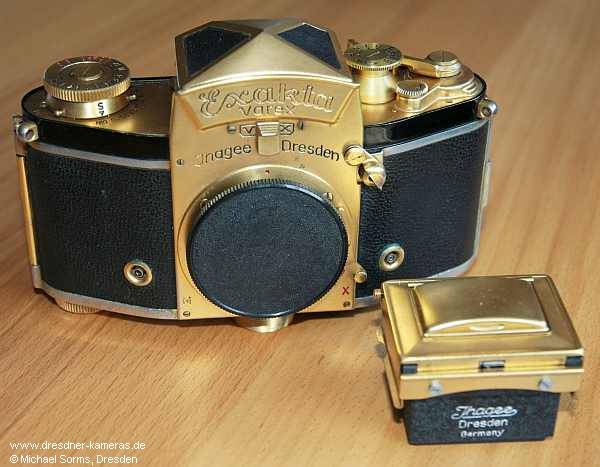

Zum 40-jährigen Ihagee-Jubiläum 1952 erhielten der damalige Werkleiter Max Rockstroh und der technische Direktor Willy Teubner je eine ?goldene? Exakta Varex VX bei der die entsprechenden Gehäuseteile nicht verchromt sondern vergoldet waren.

Dem ersten Menschen im Weltall, Juri Gagarin, wurde ebenfalls eine goldene Exakta übersandt. Im April 1961 erhielt er die Exakta Varex VX mit der Sondernummer 800001. Sie war ausgestattet mit einem vergoldeten Lichtschacht, dem Primoplan 1,9/58 #1610597 und dem Trioplan 2,8/100 #1514310. Das Aluminiumgehäuse der Optiken war goldfarben eloxiert. Abgebildet ist eine weitere ?goldene? Kamera mit der Sondernummer 800003.

Eine frühe Exakta VX #692062 mit Schneider Xenon 1,9/50 und doppelpoligen Blitzbuchsen (1951), diese Kamera ist mit einer besonderen Seriennummerngravur versehen, bei der das übliche vorangestellte gerahmte VX unter die untere Filmgleitbahn graviert wurde.

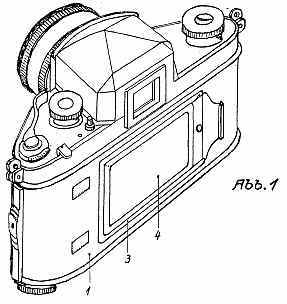

Bei dem abgebildetem Prototyp einer Exakta Varex VX wurde eine Plattenrückwand (Deutsches Gebrauchsmuster Nr. 1736874 vom 18.2.1955) eingebaut (Ser.-Nr. 711168; Technische Sammlungen der Stadt Dresden).

Es gab jahrelangen Rechtsstreit um die Namensrechte an ?Kine-Exakta?, ?Exakta? und ?Exa? mit der Ihagee West, weiterhin war die Bezeichnung ?Varex? in den USA bereits geschützt. Schon 1960 wurde deshalb auf der Basis der Exakta Varex IIa eine Kamera geplant, die mit einem neuen Gehäuse und einen neuen Namen vermarktet werden sollte. Die Elbina Super wurde aber nie produziert, ein Prototyp ist unten abgebildet (ohne Ser.-Nr.; Hummel-Nr. 027; Technische Sammlungen der Stadt Dresden).

Bei dieser Exakta VX 1000 mit der Seriennummer TK 0017 (TK für Technische Konstruktion) wurden ein schwarz eloxierter Rückspulknopf mit alufarbenen Zierstreifen, eine ebensolche Bodenmutter, ein weiterer schwarzer Knopf für die Filmmerkscheibe, sowie ein schwarzer Knopf für das Filmabschneidemesser eingebaut. Eine Serienproduktion ist nie erfolgt.

3. Exa

Prototypen der Exa Varex (Technische Sammlungen der Stadt Dresden). Das Frontschild ist hier aber nicht graviert sondern nur silbern beklebt (Abb. links: Ser.-Nr. Archiv 0; Hummel-Nr. 038 und Abb. rechts: Ser.-Nr. Archiv 1; Hummel-Nr. 039).

Bei dieser Kamera handelt es sich um ein aus Messing gefertigtes Handmodell der Exa Varex. Hier ist die Frontplatte tatsächlich mit ?Exa Varex? graviert. Der dazugehörige Suchereinsatz weist ebenfalls eine Varex-Gravur mit ungewöhnlicher Ausführung der Schrift auf. Die kürzeste Belichtungszeit ist mit 1/250s angegeben.

Obwohl die üblicherweise schwarzen Blitzbuchsen der Rheinmetall System-Exa mit M und X graviert waren, existieren auch Kameras (#247117, #250742, #254861 und #263545) mit verchromten Buchsen und abweichender Synchronisationsbezeichnung F und X sowie fehlender VEB-Gravur. Diese Kameras tauchen im gesamten Seriennummernbereich der System-Exa auf. Es könnte sich um Apparate handeln, die bei Serviceeinsendung auf die damals inzwischen übliche Synchronisationsbezeichnung FX umgerüstet (modernisiert) wurden. Hierzu existierten offenbar spezielle neue Frontplatten mit glänzender Verchromung, F-X Gravur und anderer Schreibung des ö im Wort Sömmerda.

Exa I mit ungewöhnlicher Zeitenreihe - 1/125, 1/60, 1/30 und B. Die 1/175 ist nicht vorhanden (Anschlag bei 1/125).

Für Betriebsjubiläen langjähriger Mitarbeiter oder als Messemodelle wurden nicht nur Exakta- sondern auch verschiedene Exa-Kameras andersfarbig beledert. In den Handel gelangten diese Einzelstücke aber nicht.

Bei dem unten gezeigten Prototyp handelt es sich um eine Exa IIb, bei der als Objektivanschluss ein M42x1-Gewinde eingebaut und eine entsprechende Blendeninnenauslösung integriert wurde. Es handelt sich um eine Versuchskamera der Ihagee. Die Kamera besitzt keine Seriennummer.

Zwei geplante Exportvarianten der Exa Ia, die Elbaflex 175 und die Exakta 100 findet man nur als Prototypen in den Technischen Sammlungen der Stadt Dresden, sie wurden nie in Serie gefertigt.

Vom OTS (Operativ Technischer Sektor) des Ministeriums für Staatssicherheit wurde Anfang der 1970-er Jahre für Observationszwecke der Beobachtungskomplex I entwickelt. Dieser bestand aus einer modifizierten Exa Ia mit pneumatisch geräuschgedämpften Verschluss, vergrößertem Reflexspiegel und elektronisch gesteuerten Belichtungszeiten von 1/60s bis 30s (Elektronik aus der Praktica electronic). Am Suchereinsatz war ein Binokular angebracht und an der Kamerarückseite eine 5-m-Filmkassette adaptiert worden. Der Durchmesser des kreisförmigen Aufnahmeformats betrug 24 mm.
Die so genannten ?Nadelöhr-Objektive? ermöglichten durch ihre schlanke Bauweise und eine vor der Frontlinse liegende Eintrittspupille das Durchdringen stärkerer Wände. Eine Bohrung von 1 mm vor der Frontlinse genügte zur Beobachtung. Es handelte sich hierbei um Weitwinkel-Periskope wie z.B. das JO-1 oder das SO-3.5 . Sie wurden, um den Verwendungszweck zu verschleiern, beim Hersteller Carl-Zeiss-Jena als Justieroptik (JO) oder im Falle des Objektivs SO-3.5 als Sonderoptik (SO) bezeichnet.
Bei einer reinen Beobachtung (ohne Kamera) musste nur das passende Okular auf das in der Wand befestigte Objektiv aufgeschraubt werden. Nur für die fotografische Dokumentation wurde die Kamera an Stelle des Okulars verwendet, hier konnte die Beobachtung natürlich durch den Kamerasucher (Binokular) erfolgen.
Anfang der 1980-er Jahre wurde das System durch den völlig neu entwickelten Beobachtungskomplex II (mit automatischer und manueller Belichtung) ersetzt.

Beobachtungskomplex I mit Sonderobjektiv SO-3.5 und 5m-Kassette

Beobachtungskomplex I mit Sonderobjektiv SO-3.5 und 5m-Kassette

Es existieren einige Exa-Ia-Kameras mit der Rückspulkurbel und dem glatten Aufzugshebel der Exa 1b . Dabei handelt es sich wahrscheinlich um eine geringe Stückzahl von 1b-Gehäusen (im Bereich der Seriennummern um 659000), die mit Bajonett und Exa-Ia-Schild ausgerüstet worden sind und bei denen die Auslösewippe für die Blendeninnenauslösung weggelassen wurde. Ein Grund für diese Produktion könnte die Nachfrage von Exakta-Besitzern sein, die die Anschaffung einer Zweitkamera mit Bajonett planten. Diese Kameras sind sehr selten. Es handelt sich dabei aber nicht um nachträgliche Service-Umbauten, denn es gibt zu diesem Modell eine Nullserie. Eine dieser Kameras ist unten abgebildet. Sie hat die Seriennummer 000098 und weist die oben genannten Merkmale auf.

Diese Exa 1b Nullserienkamera #000547 ist mit einem schwarz eloxiertem M42-Anschraubring ausgestattet und die Deckplatte ist mit ?aus DRESDEN? graviert.

Eine interessante Modifikation ist die MAF, eine Exa Ia mit Langzeitenwerk (B - 2 - 1 - 1/2 - 1/4 - 1/8 - 1/15s) und reduziertem Bildformat 22x24 mm zur Nutzung am Mikroskop. Die Kameras sind intern mit einem Teil der Seriennummer versehen, daher handelt es sich um keine Einzelumbauten. Die Ausführung der mechanischen Änderungen ist professionell. Nachdem eine einzelne MAF-Kamera schon länger bekannt war, wurde 2014 vom Mitautor des Buches ?Exakta. Krótka historia doskonałości - Exakta. A Short History of Perfection? Jerzy Szajta eine weitere Kamera vorgestellt. Beide nunmehr bekannten MAF-Mikroskop-Exas (#252033, #272258) wurden also in Polen gefunden, daher liegt die Vermutung nahe, dass die Apparate auch dort umgebaut wurden.

MAF (Exa Ia - Ser.-Nr. 252033) mit Langzeitenwerk (B - 2 - 1 - 1/2 - 1/4 - 1/8 - 1/15s) und reduziertem Bildformat 22x24 mm zur Nutzung am Mikroskop

MAF (Exa Ia - Ser.-Nr. 272258) mit Langzeitenwerk (B - 2 - 1 - 1/2 - 1/4 - 1/8 - 1/15s) und reduziertem Bildformat 22x24 mm zur Nutzung am Mikroskop

Auch innerhalb der Exa 1b-Reihe existierten 18x24mm-Halbformatkameras als Täterlichtbildkameras für Polizeidienststellen. Diese wurden mit einem modifizierten Filmtransport und meist entsprechend geändertem Zählwerk sowie mit reduziertem Filmfenster und maskiertem Prismensucher ausgerüstet. Ähnliche Modifikationen gab es bereits bei der Exa (0), der Exa Modell 1961 und der Exa Ia.

Umfassende Informationen befinden sich auf der Seite Ihagee-Kameras für Post und Polizei etc..

Als Besonderheit ist auch die (Post-)Exa 1b zu nennen. In den frühen 1980er Jahren wurden Kameras für die Deutsche Post der DDR zur Nutzung in der so genannten Zählerfotografiereinrichtung ZFE2 umgebaut. Die Kameras wurden in einen speziellen rechteckigen Tubus von etwa 40cm Tiefe eingesetzt und dienten der Dokumentation von Fernsprech-Zählerständen (siehe Abbildungen). Folgende Modifikationen sind vorgenommen worden:

• Filmbühne wurde mit eingeklebten Metallplatten auf das Aufnahmeformat von 24x29mm reduziert (bei unveränderter Filmtransportmechanik).
• Belichtungszeitenrad wurde in Stellung B fixiert.
• Optik (Pentacon auto 2,8/29mm) wurde mit zwei Metallringen fest auf Blende 22 und Entfernungseinstellung 0,4m eingestellt.
• Zur Befestigung der Kamera im Tubus, der mit zwei seitlich angebrachten Blitzröhren ausgestattet war, mussten das Exa-Schild weichen und vier Befestigungsbohrungen in die Frontleisten der Kamera geschnitten werden.

Grundsätzlich ist anzumerken, das der Umbau aus heutiger Sicht recht primitiv und grobschlächtig umgesetzt wurde. Es ging hierbei jedoch weniger um eine hochwertige Umsetzung, sondern um die preiswerte Schaffung eines zuverlässigen Arbeitsmittels.

Umfassende Informationen befinden sich auf der Seite Ihagee-Kameras für Post und Polizei etc..

4. Zubehör

Ein selteneres Zubehör ist der ?Stereflex?-Stereoeinsatz mit Stereovorsatz, der als Prototyp oder sehr frühe Ausführung (Abb. rechts) auf der Leipziger Messe 1952 gezeigt (?Die Fotografie? Heft 11, 1952) und ab 1953 produziert wurde.

Die gezeigte Mattlupe mit Messraster nach Joseph Dahl besitzt auf der Unterseite mehrere diagonale ?Teil?-Mattscheiben in zwei unterschiedlichen Ebenen. Eine eine exakte Scharfstellung ist erreicht, wenn beide Teil-Ebenen den gleichen Kontrast und die gleiche Schärfe aufweisen. In welcher Stückzahl diese Lupen existieren, ist nicht bekannt.

Eine interessante Variante des seit den 1960er Jahren gefertigten Ihagee-Kleinst-Balgennaheinstellgeräts ist unten abgebildet. Die Vermutung liegt nahe, dass es sich um ein Versuchsmuster handelt, welches erst mit einigen Veränderungen in die Serienfertigung überführt wurde. Das Gerät unterscheidet sich auf den ersten Blick durch seine silberne Hammerschlaglackierung und die unverchromte Messingverschraubung der Gleitbolzen von den mit schwarzem Kräusellack überzogenen Serienversionen. Bei genauer Betrachtung fallen weitere Unterschiede ins Auge. Die beiden Aluminium-Gehäusehälften des Prototyps entstammen offenbar einer gemeinsamen Gießform und wurden vor dem Zusammenbau unterschiedlich gefräst. Die Serienversion besitzt grundsätzlich zwei bereits verschieden gegossene Teile. Die ungewöhnlichen Flanschüberstande auf der kameraseitigen Gehäusehälfte der silbernen Variante sind bei der üblichen schwarzen Variante nicht zu finden. Da diese Flansche auch das Ansetzen der Kamera behindern können, wurde der linke deutlich eingekürzt. Durch die Verwendung gleicher Gehäusehälften musste ein Stativanschluss (von zweien) des Prototyps teilweise entfernt werden, da sonst das komplette Zusammenschieben des Balgens nicht möglich wäre. Die unlackierte Aluminiuminnenseite der beiden Gehäuseteile trägt eine eingegossene Nummer 4287 (der Kokille?), eine Nummer 10 im Kreis und ein nicht identifizierbares weiteres Symbol, vielleicht als Kennzeichnung der Gießerei. Bei den Serienmodellen taucht dagegen eine Nummer 4288 in dem kameraseitigen und wieder die Nummer 4287 in dem objektivseitigen Gussteil auf, das unbekannte Symbol ist auch wieder auf beiden Seiten zu finden. Es kann also davon ausgegangen werden, dass die beiden Varianten aus derselben Gießerei und damit auch vom selben Hersteller stammen.

5. Objektive

Das frühe Carl Zeiss Biotar 1:2 f=5,8 cm #3340073 ist in dieser ungewöhnlichen Ausführung mit Vorwahlblende ausgestattet.

Neben dem bekannten versenkten Tessar gibt es zumindest ein Exemplar des E. Ludwig Meritar 2,9/50 mit versenkter Fassung (Seriennummer 812897). Es handelt sich hierbei um eine Einzelanfertigung für den Ihagee-Musterbau. Eine Serienproduktion fand nicht statt. Im Gegensatz zum Tessar ist aber ein zusätzlicher unbeschrifteter Metergang zum Fokussieren vorhanden.

An dieser Stelle ist auch das Objektiv Feinmess Bonotar 1:4,5/105mm interessant. Es wurde zwischen 1954-1959 entweder als Wechselobjektiv für Spiegelreflexkameras (etwa 14000 Stück für M42, etwa 4000 für Exakta, nur geringe Stückzahlen für Praktina) in drei "Gehäusevarianten" (zwei alufarbene und eine schwarze Variante) hergestellt oder als Objektiv mit Frontlinsenverstellung in Zentralverschlüssen eingebaut.
Eine größere Stückzahl des schwarzen Typs ist nicht gefertigt worden.

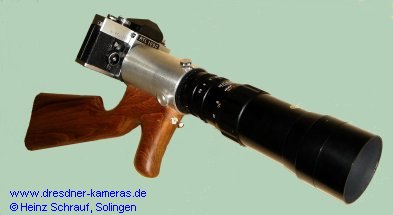

Diese Abbildung eines ?RTL-1000-Gewehrs? wurde mir freundlicherweise von Heinz Schrauf zur Verfügung gestellt. Das Objektiv wurde nahezu professionell an eine Exakta RTL 1000 adaptiert. Eine Drehung der Kamera für hochformatige Aufnahmen bei unveränderter Lage des Schaftes ist hierbei genau so möglich, wie auch die Nutzung von Kamera und Objektiv ohne das ?Gewehr?.

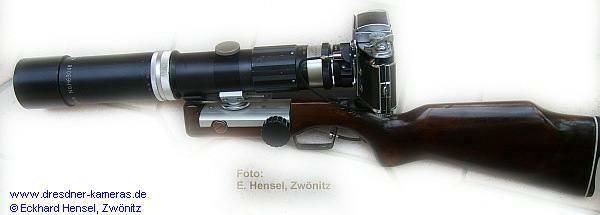

Hier ein weiteres Fotogewehr mit einer Exakta Varex IIb und einem langbrennweitigem Teleobjektiv, die Abbildungen stammen von Eckhard Hensel aus Zwönitz.

Hoch professionelle Eigenbauten stellen diese ?Objektive? mit Exakta-Bajonett dar. Gefertigt aus Zeiss-Teleskopanschlüssen und ausgerüstet mit wechselbaren Huygens-Okularen wurden hiermit in irgend einer Weise Astroaufnahmen gemacht. Die Art der Verwendung ist jedoch unklar, da ein Anschluss an ein Teleskop in dieser Form nur schwer möglich ist und eine direkte Nutzung als Optik bestenfalls für Makroaufnahmen funktioniert. Die linke Abbildung zeigt einen Anschluss mit 16mm Huygens-Okular und Sonnenfilter, rechts ist eine Variante mit 40mm Huygens-Okular abgebildet.
